Кабельный анализатор Fluke Networks DSX2-5000 INT

Fluke Networks DSX2-5000 INT
Цена:
3 005 126 руб.
На заказ
Артикул: 4955000

Кабельный анализатор Fluke Networks DSX2-5000 INT

Уникальные функции Fluke DSX2-5000 INT

  • Versiv позволяет пользователям добиваться значительно большего, чем раньше было возможно тестером кабелей, ускоряя каждый этап процесса тестирования
  • Система управления ProjX™ упрощает задачи от первоначальной настройки до приемки системы. Versiv устраняет ненужные этапы и обеспечивает, чтобы все тесты выполнялись надлежащим образом с первого раза, каждый раз.
  • Пользовательский интерфейс Taptive делает углубленный анализ данных, простую настройку и использование доступными для операторов с любыми уровнями навыков
  • Программное обеспечение управления LinkWare обеспечивает непревзойденный анализ результатов тестирования и профессиональные отчеты тестирования
  • DSX уменьшает время, необходимое для исправления сбоев кабельных систем, при помощи выделенной диагностики Dedicated Diagnostics, простого теста, обнаруживающего проблему

Соответствие Fluke DSX2-5000 INT

  • Соответствует предлагаемым требованиям точности ISO (IEC WG9 Standard IEC61935-1) Level V до 1000 МГц
  • Поддерживает полный набор стандартов омической асимметрии, необходимых для питания через Ethernet (PoE): IEC61935-1 и 11801-1-4, IEEE 802.3af, IEEE 802.3at, ANSI/TIA/EIA-568-C.2
  • Проекты симметрии нового поколения – IEEE 802,3, TIA TR42.7

Производительность DSX2-5000 INT

  • Десятисекундный тест Cat 6A вносит свой вклад в самый быстрый способ получения сертификации
  • Графически отображает источник проблем, включая перекрестные наводки и неверное расстояние до экрана, для ускорения диагностики неисправностей
  • Управление до 12 000 результатами тестирования с полной графикой
  • Емкостный сенсорный экран позволяет быстро настраивать тестер и без затруднений выбирать типы кабелей, стандарты и параметры тестирования
  • В отчет управляющего программного обеспечения LinkWare входит 1 миллион линий

Система управления ProjX™:
Система ProjX™ от Versiv управляет задачами, начиная с настройки до приемочных испытаний, обеспечивая правильное выполнение всех испытаний. Введенная один раз подробная информация о проекте будет сохранена программой ProjX в файле проекта с наименованием, которое будет понятно всей команде. Изменение модулей и проектов возможно без повторного ввода подробной информации. Поддержка нескольких тестеров на одном проекте путем предоставления общественного доступа к проектным файлам с помощью USB-накопителей или электронной почты. Простота и эффективность сошлись воедино.

Пользовательский интерфейс Taptive™:
Теперь существует возможность тестировать разные типы проводников так же просто, как пользоваться смартфоном. Просто выберите проект ProjX, над которым Вы работаете, и на большом экране высветится испытание, которое необходимо выполнить. Taptive позволяет получить более легкий доступ к общей инфраструктуре кабельных соединений. Интерфейс Taptive упрощает настройку, исключает ошибки и ускоряет поиск и устранение неисправностей.

Программное обеспечение LinkWare™ для управления результатами тестирования:

У менеджеров проектов есть все возможности для наблюдения за рабочим процессом и консолидации результатов тестирования.

LinkWare объединяет данные в единый отчет, упрощая использование для клиентов и демонстрируя качество и мастерство программирования. LinkWare stats предоставляет автоматические статистические отчеты, которые преобразуют результаты испытаний в графики для наглядной демонстрации производительности. Отчет даже обобщает данные о кабельных соединениях и волоконно-оптической инфраструктуре в одном компактном, графическом формате, благодаря чему проверка предельных значений и выявление аномалий становятся значительно проще.

Технические характеристики Fluke DSX2-5000 INT

Типы кабелей
Кабели LAN с экранированной и неэкранированной витой парой TIA Категории 3, 4, 5, 5e, 6, 6A: 100 Ом ISO/IEC Класса C, D, E, EA, F, и FA: 100 Ом и 120 Ом;
Адаптеры со стандартным интерфейсом соединения
Адаптеры для тестирования Постоянной линии Тип штекера: экранированный RJ45
Дополнительный тип штекера: Tera
Адаптеры для каналов Тип гнезда: экранированный RJ45
Дополнительный тип гнезда: Tera
Стандарты теста
TIA Категории 3, 4, 5, 5e, 6, 6A в соответствии с TIA 568-C.2
ISO/IEC Сертификация класса C и D, E, Ea, F, FA в соответствии с ISO/IEC 11801:2002 и дополнениями
Максимальная частота 1200 МГц
Общие технические характеристики
Скорость автотеста Полный двусторонний автотест соединений категории 5e или 6/класса D или E: 9 секунды . Полный автотест соединений категории 6A класса EA (обе стороны) 10 секунды
Поддерживаемые параметры тестирования (Выбранный стандарт тестирования определяет параметры и частотный диапазон тестов) Схема соединений, длина, задержка на прохождение, неравномерность задержки, сопротивление контура DC, вносимые потери (затуханий), потери на отражение (RL), NEXT, отношение перекрестных наводок и затухания (ACR-N), ACR-F (ELFEXT), суммарные ACR-F (ELFEXT), суммарные NEXT, суммарные ACR-N, суммарные наводки на ближнем конце (PS ANEXT), суммарные наводки на дальнем конце (PS AACR-F)
Защита на входе Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и сверхтока 100 мА. Случайные перенапряжения в сети ISDN не вызовут повреждений
Дисплей 5,7 дюймовый LCD дисплей с емкостным сенсорным экраном
Корпус Высокопрочный пластик с ударопоглощающим внешним корпусом
Размеры Основной блок Versiv с установленным модулем DSX-5000 и элементом питания: 2,625 x 5,25 x 11,0 дюйма (6,67 x 13,33 x 27,94 см)
Масса Основной блок Versiv с установленным модулем DSX-5000 и элементом питания: 1,28 кг
Основной и удаленный модули: Блок литиево-ионных батарей, 7,2 В
Типичный срок эксплуатации аккумулятора: 8 ч.
Время зарядки При выключенном тестере: 4 часов зарядки от 10 % заряда до 90 % заряда.
Поддерживаемые языки Русский, английский, французский, немецкий, испанский, португальский, японский и упрощенный китайский
Калибровка 1 год (калибровка, проведенная сервисным центром)
Параметры окружающей среды
Рабочая температура От 0°C до 45 °C
Температура хранения От -20° C до +50 °C
Рабочая относительная влажность От 0 % до 90 %, от 0 °C до 35 °C
От 0 % до 70 %, от 35 °C до 45 °C
Вибрация Случайная, 2 г, 5–500 Гц
Ударная нагрузка Испытание на падение с высоты 1 м с модулем и адаптером и без
Безопасность CSA 22,2 No. 61010, IEC 61010-1 2nd Edition + Amendments 1, 2
Рабочая высота над уровнем моря 4 000 м
Электромагнитная совместимость EN 61326-1
Характеристики производительности
Режимы тестирования каналов категории 6/класса EA (или категории более низких каналов) Модули DSX-5000 CableAnalyzer превышают требования уровня IIIe TIA 1152 и требования уровня IV IEC 61935-1.
Режимы тестирования класса FA Модули устройства DSX-5000 CableAnalyzer превышают требования уровня V, согласно 4 редакции IEC 61935-1.
Длина витой кабельной пары
  Без дистанционного управления С дистанционным управлением
Диапазон 800 м 150 м
Разрешение 0,1м 0,1м
Точность ± (0,3 м + 2 %); 0 м до 150 м ± (0,3 м + 2 %)
± (0,3 м + 4 %); 150 м до 800 м
Задержка распространения
  Без дистанционного управления С дистанционным управлением
Диапазон 4000 нс 750 нс
Разрешение 1 нс 1 нс
Точность ± (2 нс + 2 %); 0 нс до 750 нс ± (2 нс + 2 %)
± (2 нс + 4 %); 750 нс до 4000 нс
Разница задержек
Диапазон От 0 нс до 100 нс
Разрешение 1 нс
Точность ± 10 нс
Тестирование сопротивления контурного тока
Диапазон 0 Ом до 540 Ом
Разрешение 0,1 Ом
Точность ± (1 Ом + 1%)
Время восстановления после перегрузки Менее 10 минут для номинальной погрешности после перегрузки. Напоминание при повторяющемся или длительном перенапряжении.

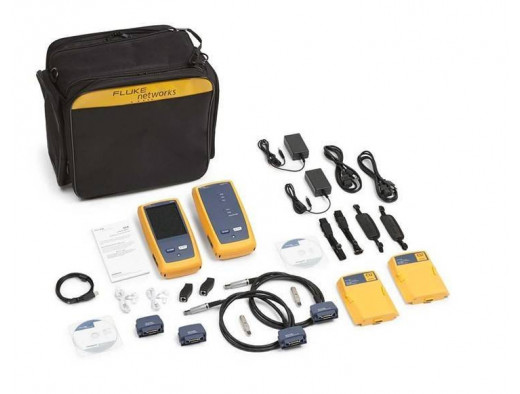

Комплект поставки Fluke Networks DSX2-5000 INT

  • Базовый блок Versiv2 и удаленный блок с аккумуляторами;
  • Два модуля Copper DSX-5000, 1 GHz, Cat 6A;
  • Комплект из 2х Permanent Link адаптеров CAT 6A/класса EA;
  • Комплект из 2х Channel адаптеров CAT 6A/класса EA;
  • Два переговорных устройства;
  • Два ручных ремешка;
  • Два плечевых ремешка;
  • Мягкая сумка для переноски;
  • Micro-USB кабель, для подключения к компьютеру;
  • Компакт-диск с программным обеспечением;
  • Два зарядных устройства переменного тока;
  • Два универсальных проходных адаптера RJ45 на RJ45
  • Сертификат заводской калибровки;
  • Руководство пользователя
